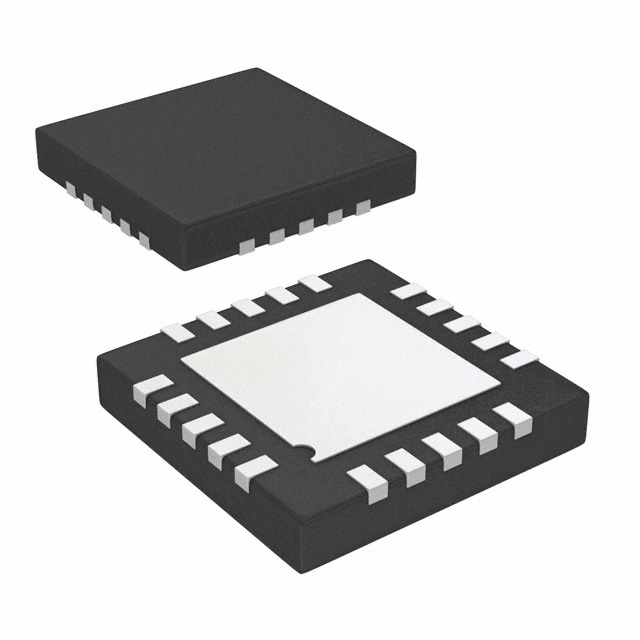

AD7689BCPZRL7 IC ADC 16BIT SAR 20LFCSP
发布时间： 2022/8/25 14:26:11 | 90 次阅读
Analog Devices Inc. AD7682和AD7689 16位250kSPS PulSAR ADC
Analog Devices Inc. AD7682和AD7689 16位250kSPS PulSAR模数转换器 (ADC) 设计用于多通道、低功耗数据采集应用。这些高度集成的器件包含所有必需的元件，包括16位无失码逐次逼近寄存器 (SAR) ADC；4通道 (AD7682) 或8通道 (AD7689) 低串扰多路复用器；内部低漂移基准电压源和缓冲器；温度传感器；可选的单极滤波器；以及一个通道定序器。这些元件通过SPI兼容的14位寄存器进行配置。转换结果（也与SPI兼容）可以在转换后或转换期间读取，并可以选择回读与转换相关的配置。AD7682和AD7689 ADC为用户提供片上采样保持功能，无流水线延迟。这些器件的额定电压范围为2.3V至5.5V，并且可连接至任何1.8V至5.0V数字逻辑系列。
AD7682和AD7689采用微型20引脚引线框架芯片尺寸封装 (LFCSP) 或20引脚晶圆级芯片尺寸封装 (WLCSP)，额定工作温度范围为-40?C至%2B85?C。AD7689包括扩展温度范围型号，可保证在%2B125?C的zui高温度 (TMAX) 条件下运行。
特性
- 16位分辨率，无失码
- 具有可选输入的4通道 (AD7682)/8通道 (AD7689) 多路复用器
- 单极单端
- 差分（GND检测）
- 伪双极
- 吞吐量：250kSPS
- INL：典型值为?0.4LSB，zui大值为?1.5LSB（?23ppm或FSR）
- 动态范围：93.8dB
- 信噪比和失真 (SINAD)：20kHz时为92.5dB
- 总谐波失真 (THD)：20kHz时为-100dB
- 模拟输入范围：0V至VREF，VREF高达VDD
-
多种基准电压源类型
- 内部可选2.5V或4.09V
- 外部缓冲（高达4.096V）
- 外部（高达VDD）
- 内部温度传感器 (TEMP)
- 通道时序控制器、可选1极滤波器、忙碌状态指示器
- 无流水线延迟，SAR架构
- 采用2.3V至5.5V单电源供电，具有1.8V至5.5V逻辑接口
- 串行接口，兼容SPI、MICROWIRE、QSPI和DSP
-
功率耗散
- 2.5V/200kSPS时为3.5mW
- 5V/250kSPS时为12.5mW
- 待机电流：50nA
-
工作温度范围
- AD7682/AD7689：-40?C至%2B85?C
- AD7689C：-40?C至%2B125?C
-
封装选项
- LFCSP-20 (4mm ? 4mm)
- WLCSP-20 (2.4mm ? 2.4mm)
- 符合RoHS指令
